EKSENEL KOPMANSATÖR

EKSENEL KOPMANSATÖR

ÜRETİM STANDARTLARI
DN25→D600
PN16
Tasarım TS 10880 / DIN 30681
Bağlantı Flanşlı EN 1092-1 / ISO 7005-1
Kaynaklı EN 12627
Alından Alına Boyutlar TS 10880 / DIN 30681
Testler TS 10880 / DIN 30681
Markalama TS 10880 / EN 19 / DIN 30681

ÖZELLİKLERİ

  • FAF Eksenel metal körüklü kompansatör, ısıl genleşmelerden kaynaklanan boru hattındaki uzama ve kısalmaları absorbe etmek için tasarlanmıştır.
  • Standart olarak 30mm ve 60mm olarak üretilmekte olup, daha yüksek genleşme değerleri için özel üretimler mevcuttur.
  • Opsiyonel Layner takviyesi ile, yüksek akış hızlarında meydana gelebilecek körük deformasyonunu önler.
  • Pompalar, kompresörler ve diğer mekanik ekipman gibi uygulamalar için ön gergi değerleri ayarlanmış limit rotlu metal kompansatörlerin kullanılması, sistemin genel çalışmasını sağlıklı hale getirecektir.
  • Boru hattı izole edilip ankrajlanmalıdır.
  • Döner flanşlar sayesinde kolay kurulum sağlar.
  • Körükler ve layner paslanmaz malzemeden olup, bağlantı parçaları karbon çelikten üretilir.
  • Yanal ve açısal hareketlerin olmadığı hatlarda kullanılır.
  • Gazmer onaylıdır. Gaz hattında çift kat körüklü olarak kullanım mecburidir.
  • Döner flanşlı (FAF5110), Kaynak Boyunlu (FAF5120), Sabit Flanşlı (FAF5130) olarak üretilebilir.
  • Standart üretim PN16 basınç sınıfında olup, daha yüksek basınçlar için özel üretim yapılabilir.
  • Akışkan cinsine göre bir veya birkaç kat körüklü olarak uygulama yapılabilir.

UYGULAMA ALANLARI

  • Sıcak ve soğuk su
  • Endüstriyel uygulamalar
  • Merkezi ısıtma
  • Isı değiştiriciler
  • Vakum teknolojisi
  • Gemi yapımı ve egzoz sistemleri
  • Gaz hatları

SICAKLIK

-20, +430 °C

İlgili görseller

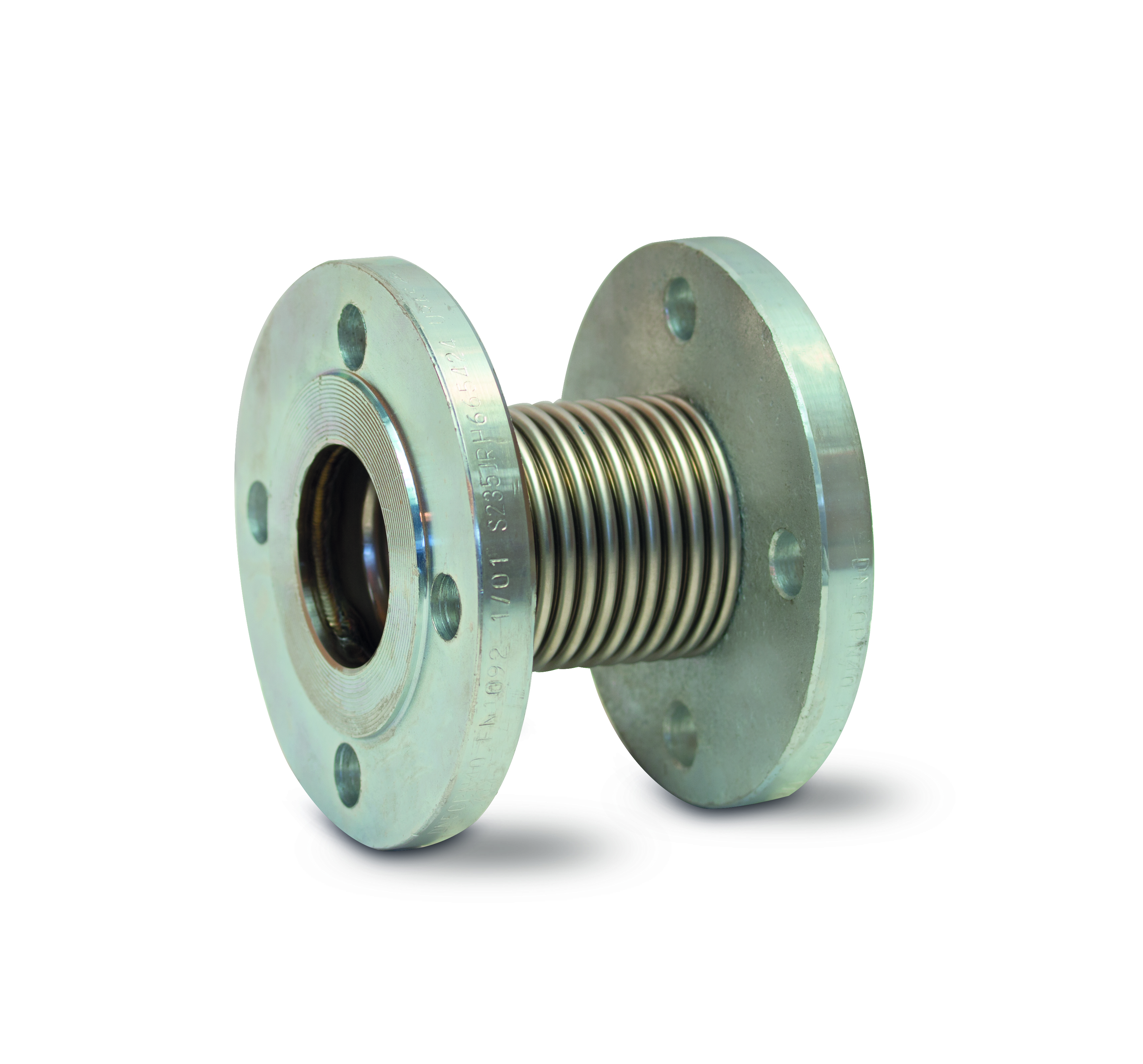

Görsel 1
